| 起源の場所: | 中国 |
|---|---|
| ブランド名: | CESGATE |
| 証明: | UL, IATF16949, ISO9001 |
| モデル番号: | NA |
| 最小注文数量: | 1PCS （MOQ無し） |
| 価格: | Negotiable (Depends on your GERBER and BOM) |
| パッケージの詳細: | PCB:真空のパッキング/PCBA:ESDのパッキング |
| 受渡し時間: | 3-7仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 13kkはんだ付けする点/日 |
| 製品名: | カスタマイズされた半導体のテスター板PCBアセンブリ サービス製造業の解決 | 特徴: | 半導体 |
|---|---|---|---|
| 最低のパッケージ: | 01005 | 打つことの側面図を描くこと: | Routing/V-CUT/Beveling |
| 上限装置: | 富士NXT3/XPFのラミネータ | 最低の終了する開き: | 0. 10mm |
| テスト: | AOI/のX線/飛行調査/機能テスト | 他のサービス: | 部品の購入/Assembly/Customの包装 |
| ハイライト: | カスタマイズされた半導体のテスター板PCB,テスター板PCBアセンブリ サービス,半導体のテスター板PCBサービス |
||

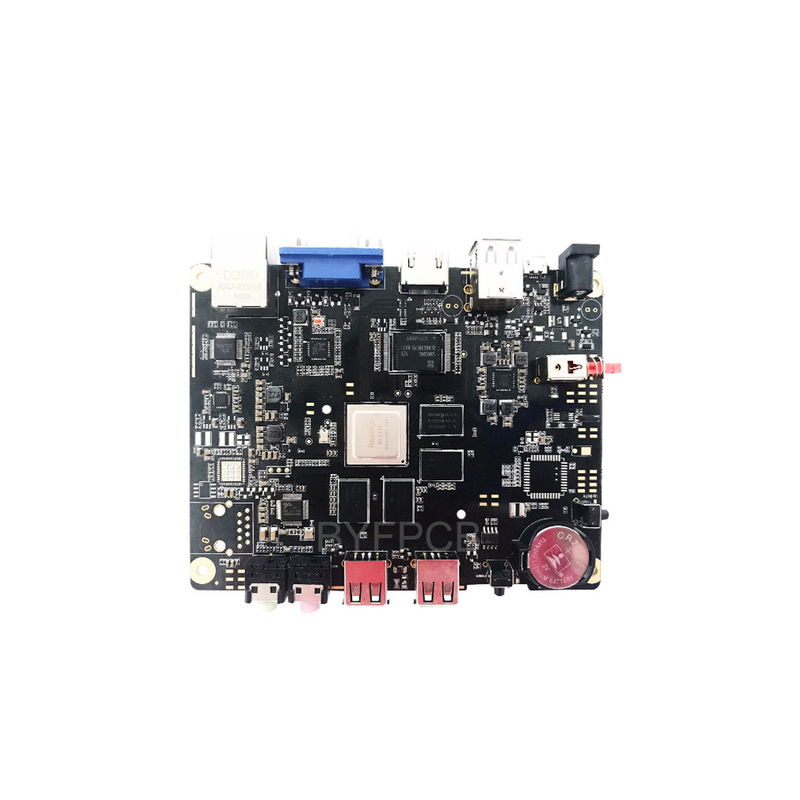

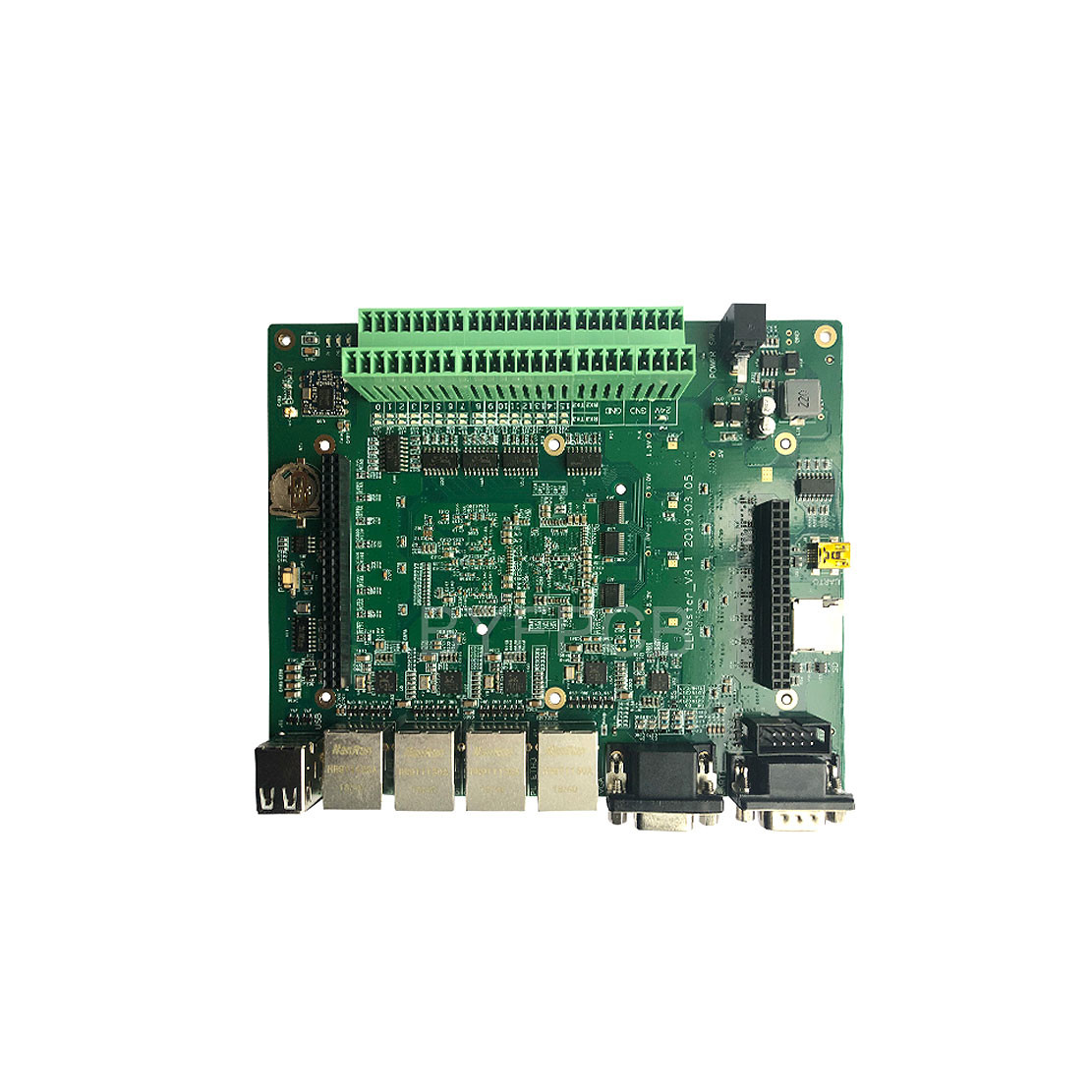

カスタマイズされた半導体のテスター板PCBアセンブリ サービス製造業の解決
サーキット ボード アセンブリは何であるか。
プリント基板 アセンブリはプリント基板の配線によって電子部品を接続するプロセスである。PCBsの薄板にされた銅シートで刻まれる跡か伝導性の細道は非導電基質の内でアセンブリを形作るために使用される。プリント基板が付いている電子部品を付けることは完全に機能した電子デバイスを使用する前に完了の行為である
SMTアセンブリ品質管理
PCBアセンブリのための技術的要求事項
専門の表面土台およびによ穴のはんだ付けする技術
高水準のSMT&Solderの一貫作業
ICT （回路テストで）、FCT （機能回路テスト）の技術
セリウムが付いているPCBアセンブリ、FCCのRohsの承認
SMTのための窒素のガスの退潮はんだ付けする技術
高密度相互に連結された板配置技術容量
1206のようなさまざまなサイズ、0805の0603部品SMTの技術
指定
|
項目 |
機能 |
|
|
1 |
層 |
2-68L |
|
2 |
最高の機械化のサイズ |
600mm*1200mm |
|
3 |
板厚さ |
0.2mm-6.5mm |
|
4 |
銅の厚さ |
0.5oz-28oz |
|
5 |
最低の跡/スペース |
2.0mil/2.0mil |
|
6 |
最低の終了する開き |
0. 10mm |
|
7 |
直径の比率への最高の厚さ |
15:1 |
|
8 |
処置によって |
を経て、を経て、を経てで銅パッドででblind&buried… |
|
9 |
表面の終わり/処置 |
、化学錫無鉛、HASL/HASL化学金、Ospの金張り銀製/金液浸の金Inmersion |
|
10 |
基材 |
FR408 FR408HR、PCL-370HR;IT180A、Megtron 6 （松下電器産業）;Rogers4350、 |
|
11 |
はんだのマスク色 |
Green.Black.Red.Yellow.White.Blue.Purple.Matteの緑。無光沢の黒 |
|
12 |
テスト サービス |
AOIのX線、飛行調査、機能テスト、最初記事のテスター |
|
13 |
打つことの側面図を描くこと |
旅程、斜角が付くV-CUT |
|
14 |
Bow&twist |
≤0.5% |
|
15 |
HDIのタイプ |
1+n+1,2+n+2,3+n+3 |
|
16 |
最低の機械開き |
0.1mm |
|
17 |
最低レーザーの開き |
0.075mm |
企業収益
目的を達成するために良質PCBおよびPCBアセンブリ電子製造サービスをそれらに与える顧客とのCESGATE。私達の柔軟性は顧客の要求および私達の優秀なカスタマー サービスに会うことにある。私達は速回転アセンブリによって良質提供可能な最も速い時間に販売するために会社が彼らの新製品を導入するのを助ける。私達はあなたの設計を修飾し、あなたの顧客に質のサンプルを提供するのを助けるようにワンストップ電子製造サービスを提供する。
FAQ
|
Q:普及した分野か。 |
|
Q:私達に優先割引を与えることができるか。 |
|
Q:なぜ私達を選びなさいか。 |
|
Q:PCBの引用のためにどの位かかるか。 |
