HDIの堅く適用範囲が広いプリント基板高密度HASLの表面の仕上げ

中国 HDIの堅く適用範囲が広いプリント基板高密度HASLの表面の仕上げ サプライヤー
HDIの堅く適用範囲が広いプリント基板高密度HASLの表面の仕上げ サプライヤー HDIの堅く適用範囲が広いプリント基板高密度HASLの表面の仕上げ サプライヤー

大画像 :  HDIの堅く適用範囲が広いプリント基板高密度HASLの表面の仕上げ

商品の詳細:

起源の場所: 深セン、広東省、中国
ブランド名: China chao sheng
証明: ISO/UL/RoHS/TS
モデル番号: 2つのHDIの柔らかく、堅い組合せ、Du Pont PI+FR-4の8つの層

お支払配送条件:

最小注文数量: 1pcs
価格: Negotiation
パッケージの詳細: 帯電防止袋 + 帯電防止気泡緩衝材 + 良質のカートン箱
受渡し時間: 20-25day
支払条件: トン/ Tは、ウェスタンユニオン
供給の能力: 1ヶ月あたりの5-200K/pcs
Contact Now
詳細製品概要
ベース材質: ロジャース Min.行送り: 0.075mm
Min.線幅: 0.075mm Min.穴のサイズ: 0.20 MM
表面の仕上げ: HASL 銅の厚さ: 1/2OZ 1OZ 2OZ 3OZ
材料: 高い TG 板 製品名: PCB板製造業者PCBアセンブリPCBの設計
サービス: 1 つの停止看守サービス タイプ: PCB設計
項目: pcbaをカスタマイズして下さい PCB の標準: IPC-A-610 D
層: 1-12 層

2つのHDIの柔らかく、堅い組合せ、Du Pont PI+FR-4、シンセン、広東省、中国、堅い屈曲PCB、堅い屈曲PCBの8つの層

製品の説明

  1. プロダクト区域:Bluetoothプロダクト係数
  2. 層の数:2つのHDIの柔らかく、堅い組合せ、Du Pont PI+FR-4、TG150の版の厚さ1.60mmのレーザーの穴0.1mmの銅の穴の詰物、半分の穴の8つの層
  3. インピーダンス許容:±10%
  4. 表面処理:セン ジン
  5. テスト方法:コンピュータ100%のEテスト
  6. パッキング:真空パック+ desiccant +湿気のカード+カートン
  7. 輸送手段:空気、海、モーター、明白な兵站学
  8. プリント基板(pcb)およびPCBAプロダクト区域
    タイプライター通信装置、コミュニケーション場所、電子コミュニケーション、コンピュータ、家庭用電化製品、電気器具、SDカード、SGカード、携帯電話、アンテナ、コンピュータ、自動車、音楽装置、装置、医療機器、医療機器、医療機器、大気および宇宙空間、航空、軍隊、LED、OLED、OLCDの電力取引するプレーバック装置制御の電源、産業電源、通信電源の供給、自動車電源、オフィス装置、デジタル プロダクト、コンピュータおよび他のプロダクト塗布;
    巻上げのサーキット ボード(fpc)およびFPCAプロダクト区域
    CD、ハード ディスク、プリンター、ファクシミリ、走査器、センサー、携帯電話、コネクター、モジュール、携帯無線電話のアンテナ カードは、上限のカメラ、アメリカ大陸にデジタル、カメラ、レーザーの頭部、CD、医学、器械使用、ドライブ、自動車器械使用、医療機器、装置を、プロダクトの工業計器取引する、医療機器LEDのストリップ、軍の企業、航空、大気および宇宙空間、国防および他のハイテク製品、70%以上、ヨーロッパ、日本、アジア・太平洋および他の国および地域輸出されます。

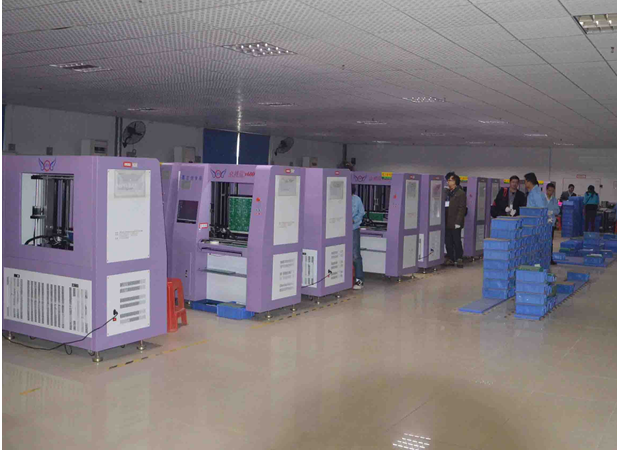

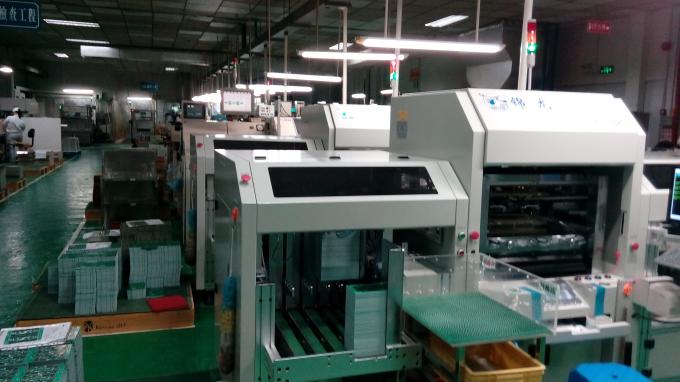

利点

  1. MOQ無しの少しのプロトタイプのための安価。私達は少しのPCBプロトタイプのために要されたPCBの工具細工をたくさん救うことができる、他の顧客と段取費用を共有する大きいパネルのプロトタイプ サーキット ボードをpanelize。
  2. spec.のPCBの製造業。私達に評価の費用からの各工程で専門工学がありま、Gerberの条件を点検し、査定し、サーキット ボードの質を保証するためにMIを生産および最終検査に作ります。
  3. あなたのプリント基板に会うことはPCBのプロトタイピングから中間容積の生産に必要とします
  4. ISOによって証明されるPCBの製造業の工場。
  5. 時間通りに渡して下さい。私達は高くより95%のオン時間配達率を保ちます
  6. 競争の郵送料のドアの輸送にDDUによってあなたにあなたのPCBを整理する結合されたサービス。順序のあなたのPCBのためのちょうど待ち時間を渡すあなたの手に確認した後何でも整理する必要はありません。
  7. 私達の顧客に自由なRDサービスを提供して下さい。
  8. 十年は企業の広い範囲からの支持の製造PCBの条件で経験します
タイプ 江西Chaosheng 浙江Kunyu
規模 二重側面、Multilayers (4-20) Multilayers (4-28)、HDI (4-20)の屈曲、堅い屈曲
二重側面 CEM-3、FR-4、ロジャースRO4233、Bergquist熱覆われた12mil-126mil (0.3mm-3.2mm) CEM-3、FR-4、ロジャースRO4233、Bergquist熱覆われた4mil-126mil (0.1mm-3.2mm)
Multilayers 4-20の層、板厚さ15mil-126mil (0.38mm-3.2mm) 4-28の層、板厚さ8mil-126mil (0.2mm-3.2mm)
を経て埋められる/ブラインド 4-18の層、板厚さ15mil-126mil (0.38mm-3.2mm) 4-20の層、板厚さ10mil-126mil (0.25mm-3.2mm)
HDI / 1+N+1,2+N+2,3+N+3、Anylayer
屈曲及び堅屈曲PCB / 1-8layers屈曲PCB、2-12layers堅屈曲PCBのHDI+Rigid屈曲PCB
積層物 Shengyi、EMC、ITEQ、Panasionic、日立….
Soldermaskのタイプ(LPI) Taiyoのべたつく物、Probimer ..... Taiyoのべたつく物、Probimer FPC .....
Peelable Soldermask Peters
カーボン インク Nipon
HASL/無鉛HASL 厚さ:0.5-40um 厚さ:0.5-40um
OSP HTとEntek、Preflux F2 LX
ENIG (NI Au) Au:0.03um≤max<0.06um NI:3um≤max≤6um
エレクトロbondable NI Au Au:0.2-1.0um NI:2.54-10um
エレクトロ ニッケル パラジウムNI Au   Au:0.015-0.075um Pd 0.02-0.075um NI:2-6umm
エレクトロ。堅い金 Au:5~50uin (0.125~1.27um);Nithickness:100~250uin (2.50~6.25um)
厚い錫 1.0-1.4um
機能 大量生産 大量生産
最低の機械ドリル孔 0.20mm 0.20mm
Min. Laserドリル孔 / 4mil (0.100mm)
線幅/間隔 3mil/3mil 2mil/2mil
最高。パネルのサイズ 18.5の」X 24.5" (470mm x 622mm) 21.5" X 24.5" (546mm x 622mm)
線幅/間隔の許容 +/-10% | +/-20% 非エレクトロ コーティング:+/-5um、エレクトロ コーティング:+/-10um
PTHの穴の許容 +/-0.003inch (0.075mm) +/-0.002inch (0.050mm)
NPTHの穴の許容 +/-0.002inch (0.050mm) +/-0.002inch (0.050mm)
穴の位置の許容 +/-0.003inch (0.075mm) +/-0.002inch (0.050mm)
許容を研ぐ穴 +/-0.004inch (0.100mm) +/-0.004inch (0.100mm)
許容を研ぐ端 +/-0.004inch (0.100mm) +/-0.004inch (0.100mm)
許容を層にする層 +/-0.004inch (0.100mm) +/-0.003inch (0.075mm)
インピーダンス許容 +/- 10% +/- 10%
そり% 最高の≤0.75% Max≤0.5%


技術(HDIプロダクト)

項目 生産 制御をきつく締めて下さい
ドリル/パッドでのレーザー 0.125/0.30、0.125/0.38 0.125/0.28、0.125/0.36、0.20/0.40
ドリル/パッドでのブラインド 0.25/0.50 0.20/0.45
線幅/間隔 0.10/0.10 0.075/0.075
穴の形成 二酸化炭素レーザーの直接ドリル
蓄積材料 FR4 LDP (LDD);RCC 50 ~100ミクロン
穴の壁のCUの厚さ 盲目穴:10um (分) 埋められた穴:13um (分)
アスペクト レシオ 0.8:1


技術(適用範囲が広いPCB)

プロジェクト 能力
転がるロール(1つの側面) はい
転がるロール(倍) いいえ
物質的な幅mmを転がす容積 250
最低の生産のサイズmm 250x250
最高の生産のサイズmm 500x500
SMTアセンブリ パッチ(Yes/No) はい
空隙の機能(Yes/No) はい
堅く、柔らかい結合の版の生産(Yes/No) はい
最高の層(堅い) 10
最も高い層(柔らかい版) 6
物質科学
PI はい
ペット はい
電気分解の銅 はい
転がされる銅ホイルをアニールして下さい はい
PI
カバーのフィルムの直線の許容mm ±0.1
最低のカバーのフィルムmm 0.175
補強
PI はい
FR-4 はい
SU はい
EMIの保護
銀製インク はい
銀製のフィルム はい


表面処理:理事会全員OSPの理事会全員の液浸の金、全板電気ニッケルの金、電気金+液浸の金、電気金+ OSPのOSP +液浸の金、OSP +カーボン橋、金指、OSP +金指、液浸の金+金指、センの錫、液浸の銀、無鉛錫のスプレー

PCBのFPCプロダクト塗布分野
さまざまなデジタル プロダクト、自動車新しいエネルギー、自動車プロダクト、軍隊、大気および宇宙空間、医学の、無線ターミナル、ワイヤーで縛られたターミナル、通信設備、コミュニケーション場所、財政、産業産業制御、家電、教育装置、スマートな装置、スマートなプロダクト、保証、LED、コンピュータ、携帯電話および他の電子プロダクト

FAQ:
Q:どんなファイルをPCBの製作で使用しますか。
A:Gerberかワシ、BOMのリスト、X、Yの着席のレポート、PNPおよび部品の位置
Q:それは可能サンプルを提供するでしようですか。
A:はい、私達はあなたが大量生産の前にテストするために見本抽出する習慣できます
Q:私はいつ送られたGerber、BOMおよび試験手順の後で引用語句を得ますか。
A:PCBAの引用語句のPCBの引用語句そしておよそ24-48時間の6-48hoursの中では。
Q:高層板の難しさに従って、私はいかに私のPCBの生産のプロセスを知ってもいいですか。
A:購入するPCBの生産および部品のための7-35daysおよびPCBのアセンブリおよびテストのための14-20days
Q:私はいかに私のPCBの質を確かめてもいいですか。
A:私達はPCBのPCBAプロダクトの各部分が出荷をよりかなり前に働かせることを保障します。私達はあなたの試験手順に従ってすべてをテストします。
